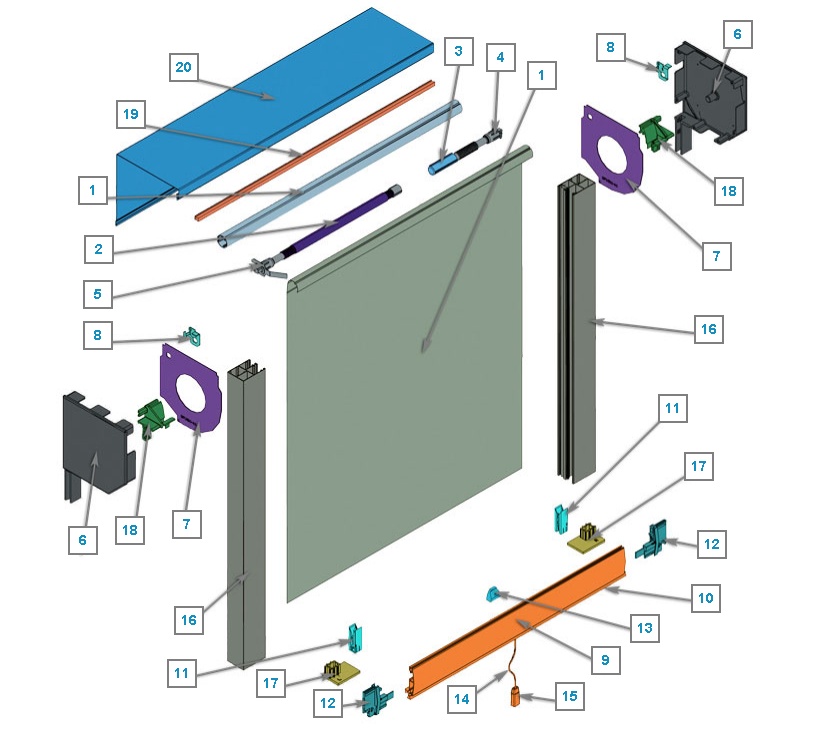

| № на рисунке |
Наименование |
| 1 |
Вал с сеткой M-TNR препятствует проникновению насекомых и пуха в помещение |
| 2 |
Механизм пружинно-инерционный M-2SIM обеспечивает подъем-опускание сетки |
| 3 |
Механизм торможения M-BRS обеспечивает плавные подъем и опускание сетки |
| 4 |
Опора M-OP используется для фиксации пружинно-инерционного механизма в крышке боковой |
| 5 |
Фиксатор M-FS применяется для фиксации натяжения взведенного пружинно-инерционного механизма |
| 6 |
Боковые крышки со смещенной бобышкой используются для удобства намоток роллетного полотна и сетки |
| 7 |
Пластина ограничительная GPU применяется для монтажа роллетного полотна в случае его сборки без боковых замков.
Имеет дополнительное отверстие для фиксации вала с сеткой в крышке |
| 8 |
Кронштейн M-SBR используется для фиксации вала с сеткой в крышке |
| 9 |
Профиль концевой M-ES12×57 предназначен для установки в москитную сетку. В комплексе с механизмом M-NLM обеспечивает запирание сетки в нижнем положении |
| 10 |
Вставка-щетка ISE18 устанавливается в концевой профиль M-ES12x57. Обеспечивает дополнительную защиту от проникновения насекомых через концевой профиль |
| 11 |
Механизм фиксации
сетки M-NLM |
Стопор в сборе. Устанавливается в направляющую шину M-GR53x39IE. Обеспечивает запирание сетки |
| 12 |
Устройство запирающее. Устанавливается по краям концевого профиля M-ES12x57. Обеспечивает запирание сетки |
| 13 |
Держатель шнура. Устанавливается по центру концевого профиля M-ES12x57. Для крепления шнура |
| 14 |
Шнур. Выводится через держатель, установленный в концевом профиле M-ES12x57. Для удобства запирания сетки |
| 15 |
Ручка шнура. Для шнура из комплекта M-NLM |
| 16 |
Совмещенная шина направляющая M-GR53×39IE служит для установки роллетного полотна и антимоскитной сетки |
| 17 |
Заглушка торцевая M-GRP53 препятствует попаданию пыли, грязи в камеру шины |
| 18 |
Совмещенное направляющее устройство M-GD9 предназначено для совместного применения роллетного и москитного полотна. Обеспечивает равномерный заход полотна и сетки в короб |
| 19 |
Вставка-щетка ISE06 устанавливается на внутреннюю сторону задней панели защитного короба. Препятствует проникновению насекомых через короб |
| 20 |
Короб защитный |
